در پروژههای عمرانی، ستونهای فلزی معمولاً بر روی فونداسیون بتنی نصب میشوند. اما برای اینکه این اتصال عملکردی ایمن، یکپارچه و مقاوم داشته باشد، نیاز به واسطهای داریم که بتواند فضای میان صفحه ستون (بیس پلیت) و سطح بتن را بهخوبی پر کند. این واسطه چیزی نیست جز گروت بتنی. اما سؤال مهمی که بسیاری از مهندسان و مجریان مطرح میکنند این است: ضخامت گروت زیر صفحه ستون چقدر باید باشد؟
در ادامه از زبان تیم تخصصی شرکت آجر وندا، ضمن تعریف کاربردی گروت به بررسی حداقل ضخامت گروت زیر بیس پلیت، عوامل مؤثر بر آن و نکات اجرایی مهم میپردازیم.
چرا گروت زیر بیس پلیت ضروری است؟
پیش از آنکه درباره ضخامت گروت زیر صفحه ستون صحبت کنیم، بهتر است بدانیم اصلاً چرا به گروت نیاز داریم:
- تراز کردن و همسطح کردن سطح بتن و صفحه ستون
- جبران ناهمواریهای سطحی فونداسیون یا بیس پلیت
- افزایش سطح تماس مؤثر برای انتقال بار به بتن
- جلوگیری از تمرکز تنش در نقاط محدود
- جلوگیری از نشست ناگهانی یا شکست موضعی زیر ستون
بدون گروت، احتمال دارد تنها بخشی از بیس پلیت با بتن تماس داشته باشد و این موضوع در طول زمان باعث ترک، نشست یا شکست سازهای شود.
ضخامت گروت زیر صفحه ستون چقدر باید باشد؟
طبق تجربیات اجرایی و منابع معتبر بینالمللی، حداقل ضخامت گروت زیر بیس پلیت معمولاً بین ۲۵ تا ۵۰ میلیمتر در نظر گرفته میشود. این مقدار نه آنقدر کم است که نتواند تمام سطح را بپوشاند و نه آنقدر زیاد که باعث افت کیفیت گروت یا گیرش نادرست شود.
در واقع، پاسخ دقیق به اینکه ضخامت گروت زیر صفحه ستون چقدر باشد، وابسته به چند عامل کلیدی است که در ادامه بررسی میکنیم.
عوامل مؤثر بر ضخامت گروت زیر بیس پلیت
در تعیین دقیق ضخامت گروت زیر بیس پلیت باید به نکات زیر توجه کرد:
ناهمواری سطح بتن و بیس پلیت
اگر سطح کار صاف و دقیق باشد، میتوان ضخامت را در حد ۲۵ میلیمتر نگه داشت. اما در شرایطی که تراز دقیق حاصل نشده، ضخامت بیشتری برای پوشش کامل نیاز است.
ابعاد و طول صفحه ستون
هرچه ابعاد بیس پلیت بزرگتر باشد، طول مسیر جریان گروت هم بیشتر است و باید ضخامت را افزایش داد تا جریان یکنواخت حفظ شود. بهطور تجربی به ازای هر ۳۰ سانتیمتر افزایش طول مسیر، حدود ۱۰ تا ۱۵ میلیمتر افزایش ضخامت پیشنهاد میشود.
نوع گروت و خواص آن
گروتهایی که روانتر هستند، میتوانند در ضخامت کمتر هم عملکرد خوبی داشته باشند. اما گروتهای با چگالی بالا یا افزودنیهای خاص، ممکن است به ضخامت بیشتر نیاز داشته باشند.
شرایط اجرایی و محیطی
در هوای بسیار گرم یا سرد، ضخامت گروت میتواند بر گیرش و انبساط آن اثر بگذارد. همچنین سرعت اجرا، قالببندی و دسترسی به سطح کار نیز مهم است.
حداقل ضخامت گروت زیر بیس پلیت در استانداردها
بسیاری از مراجع مهندسی معتبر، مانند AISC و ASTM، حداقل ضخامت گروت زیر بیس پلیت را ۲۵ میلیمتر (۱ اینچ) پیشنهاد میکنند. این مقدار در اکثر پروژههای ساختمانی نیز به عنوان مبنا در نظر گرفته میشود.
در موارد خاص مثل نصب ماشینآلات سنگین یا فونداسیون برجها، این ضخامت ممکن است به ۵۰ میلیمتر یا بیشتر نیز افزایش یابد.

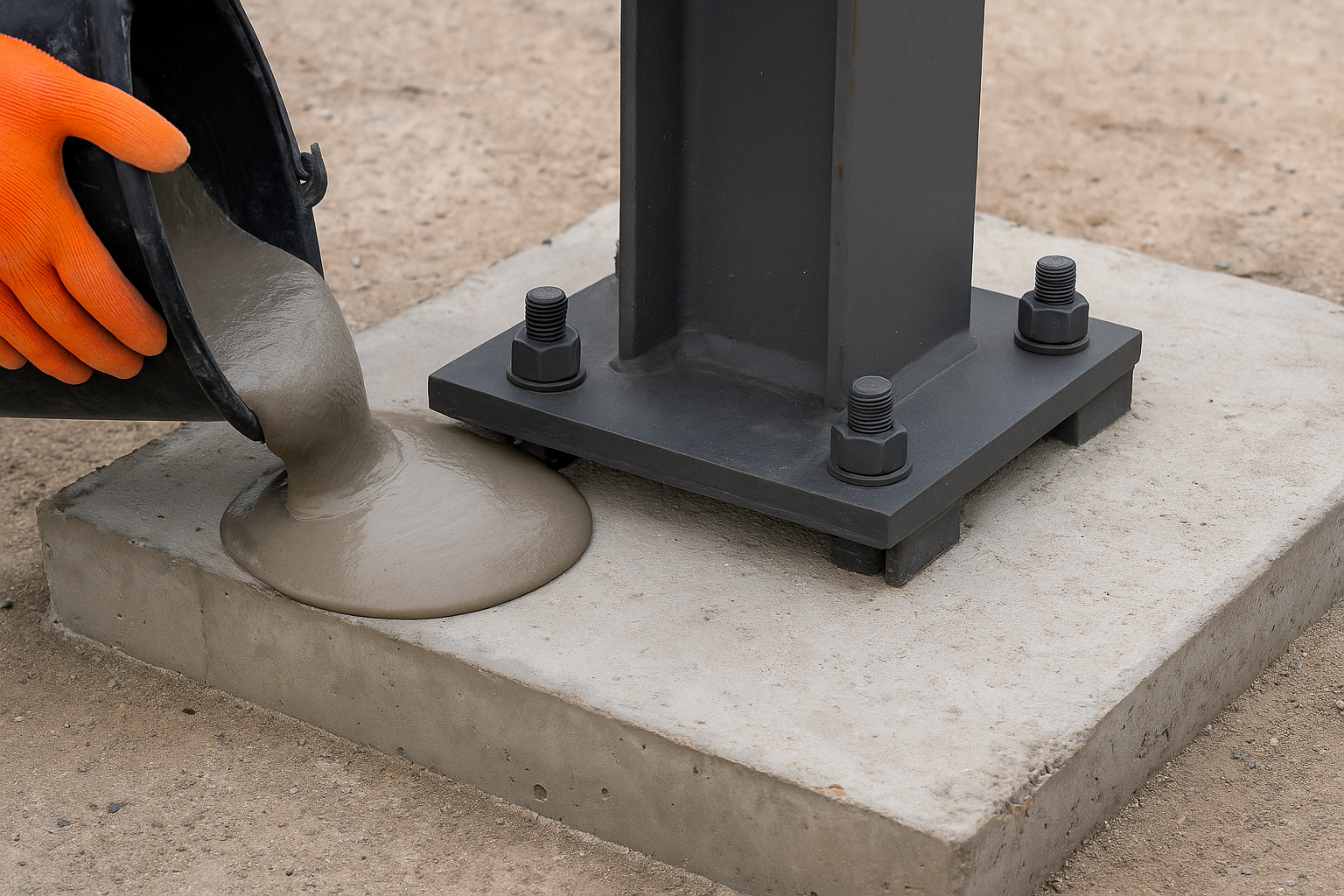

نکات اجرایی مهم در گروتریزی زیر بیس پلیت
برای اینکه ضخامت گروت زیر صفحه ستون بهدرستی اعمال شده و تأثیر واقعی داشته باشد، نکات زیر حائز اهمیت هستند:
- سطح بتن باید کاملاً تمیز، زبر و مرطوب باشد (نه خیس)
- قالببندی اطراف بیس پلیت دقیق و بدون نشتی اجرا شود
- گروت از یک طرف تزریق شود و تا پر شدن کامل، بدون توقف ادامه یابد
- از سوراخهای مخصوص (Vent holes) در بیس پلیت استفاده شود تا حبابهای هوا خارج شوند
- پس از اجرا، گروت باید بهدرستی عملآوری شود تا از ترک یا جمعشدگی جلوگیری شود
تجربه آجر وندا در اجرای بیس پلیت و گروت
در بسیاری از پروژههایی که شرکت آجر وندا در آن حضور داشته از جمله نماهای آجری مدرن با سازههای فلزی پنهان اجرای درست گروت در زیر بیس پلیت، نقشی اساسی در پایداری سازه و نمای ساختمان داشته است.
ما با تکیه بر تجربه بیش از ۳۰ ساله در صنعت آجر به مجریان پروژه توصیه میکنیم که هنگام کار با محصولات ما به جزئیاتی مانند ضخامت گروت نیز توجه کامل داشته باشند. زیرا حتی اگر آجر نما با کیفیت بالا باشد، اجرای ناقص در مرحله گروتریزی میتواند به ساختاری ناپایدار منجر شود.
جمعبندی؛ عدد طلایی چقدر است؟
با بررسی استانداردها، تجربیات اجرایی و نکات فنی، میتوان گفت ضخامت گروت زیر صفحه ستون بهتر است بین ۲۵ تا ۵۰ میلیمتر باشد. حداقل ضخامت گروت زیر بیس پلیت بهصورت رایج ۲۵ میلیمتر است، اما شرایط خاص ممکن بوده این عدد را افزایش دهد.
در نهایت، مشورت با مهندس ناظر، استفاده از گروت مرغوب و رعایت نکات اجرایی، مهمترین کلیدهای موفقیت در اجرای این بخش حساس از پروژه هستند
